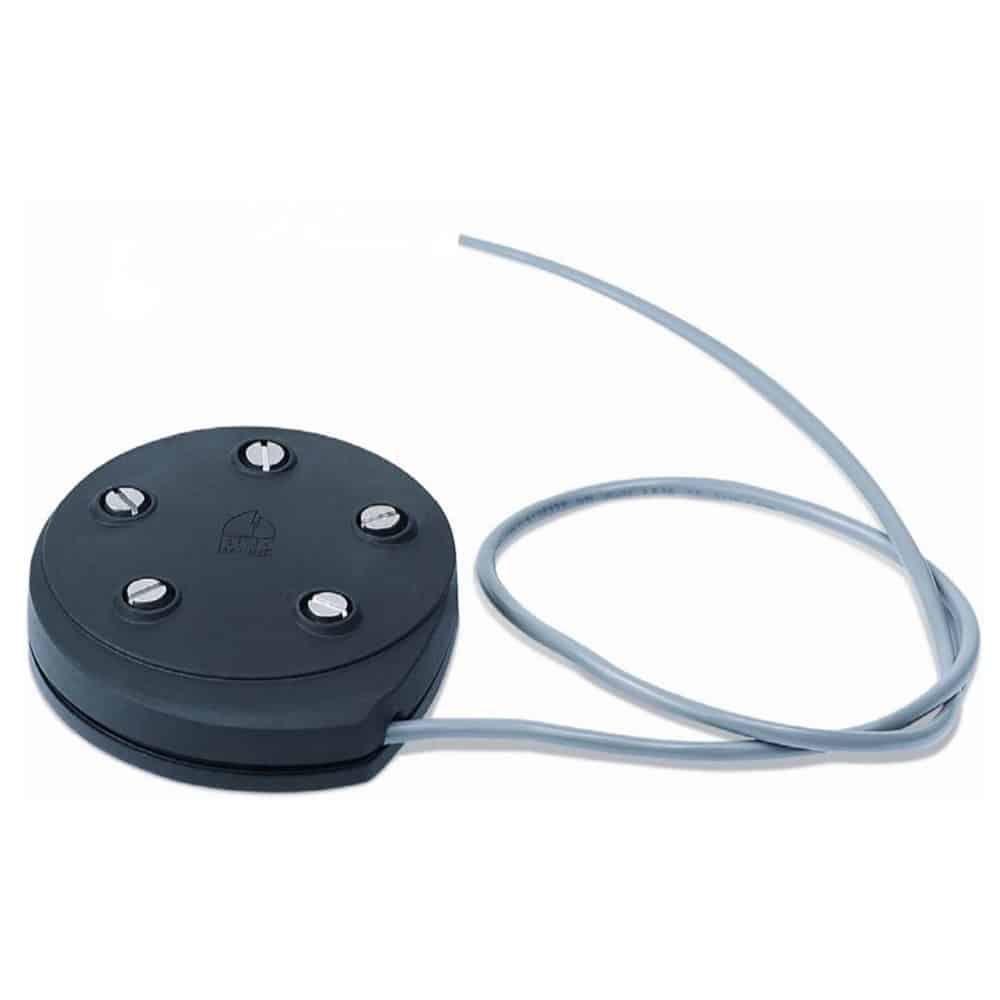

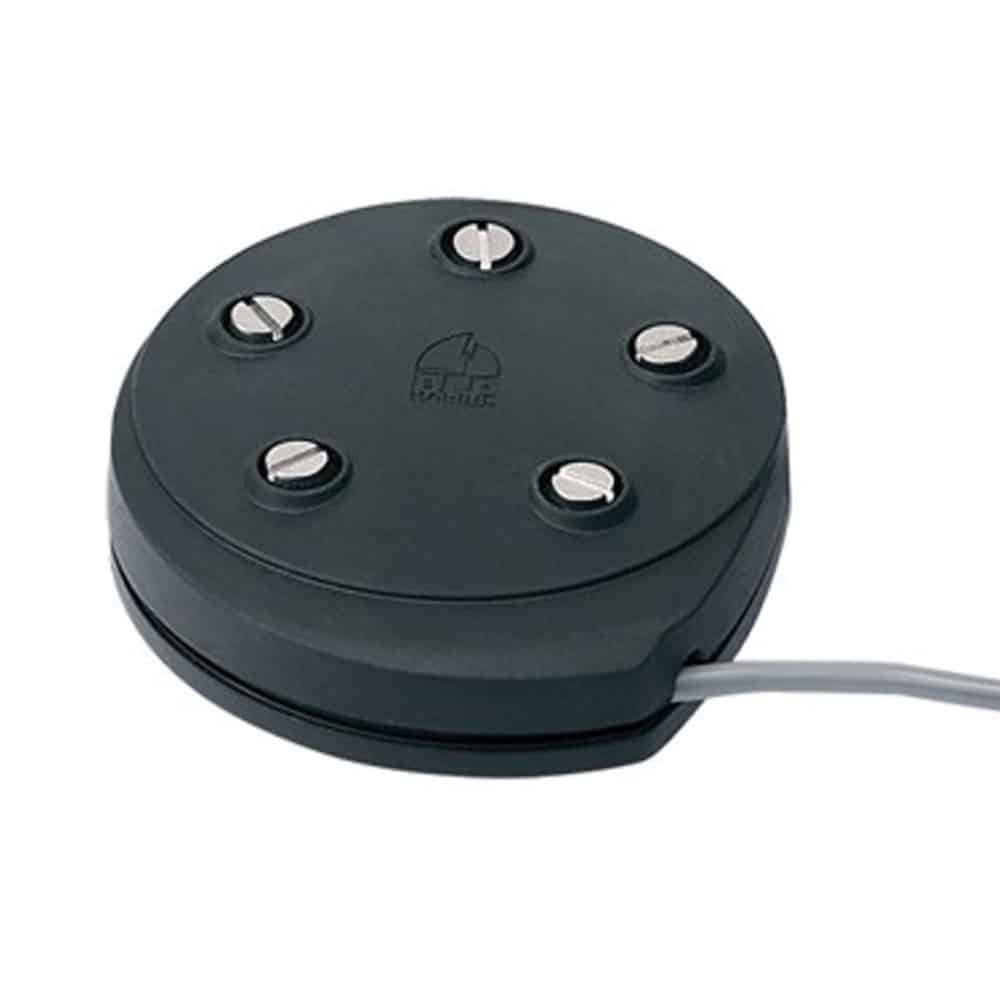

BEP Marine TS1 Sensor Ultrasónico de Nivel de Tanques
El BEP Marine TS1 es un sensor de nivel de tanque avanzado adecuado para depósitos de gasolina, diesel, agua y aguas negras. El TS1 utiliza tecnología de medición ultrasónica y no tiene partes móviles para bloquear u obstruir. El TS1 es programable para los indicadores más comunes, ya sea indicadores resistivos analógicos de 240-33 Ω, 10-180 Ω o 10-300 Ω (no compatible con indicadores resistivos digitales) o indicadores de voltaje 0-5 V y tiene un patrón de montaje estándar SAE de 5 orificios, lo que lo convierte en un reemplazo fácil para casi todos los sistemas existentes. Compatible con BEP, Teleflex, Faria, VDO, Vetus, Simarine y muchos otros indicadores disponibles.
Indicación precisa incluso con tanques no lineales (se requiere programación)
El TS1 de BEP Marine se puede utilizar con indicadores ajustables o se puede programar para medir con precisión el volumen de casi cualquier tanque, lineal o no lineal. La programación personalizada inicial está incluida en el precio y se puede reprogramar devolviendo la unidad o comprando el kit de programación TS1-PK.
Características:
- Compatible con indicadores resistivos analógicos de 240-33 Ω, 10-180 Ω y 10-300 Ω y indicadores de voltaje de 0-5 V
- Diseño de perfil bajo y patrón de montaje estándar SAE de 5 orificios
- Programable para una indicación precisa incluso con tanques no lineales
- Se conecta directamente al monitor de tanque digital BEP 600-TLM-N
- Voltaje de funcionamiento: 10-32 V. Apto para sistemas de 12 V y 24 V
- Consumo de corriente: 25 mA con salida de voltaje de 5 V
- Método de medición: Medición sonora acústica
- Profundidad máxima del tanque: 2000 mm ( máximo 1100 para tanques de gasolina)
- Capacidad de medición: 0-2000 mm con una precisión de 2 mm
- Temperatura ambiente: 4-65°C
- Adecuado para gasolina, diesel, agua dulce, aguas grises y aguas negras
- Adecuado para tanques de metal y plástico con capacidad lineal o no lineal
- Incluye junta y arandelas. Requiere tornillos de montaje M4 (no incluidos)
Ajustes predeterminadas y programación personal
El TS1 tiene la siguiente configuración predeterminada programada por el fabricante:
- Salida: Voltaje 0-5 V
- Distancia al fondo del tanque (tanque vacío 0 %) 2000 mm / distancia al líquido (tanque lleno 100 %) 10 mm
- Ajustes de volumen: Lineal
- 20 % de volumen a 20 % de la profundidad máxima (profundidad de fluido de 400 mm)
- 40 % de volumen a 40 % de la profundidad máxima (profundidad de fluido de 800 mm)
- 60 % de volumen a 60 % de la profundidad máxima (profundidad de fluido de 1200 mm)
- 80 % de volumen a 80 % de la profundidad máxima (profundidad de fluido de 1600 mm)
Para programación personalizada, consulte más información y complete el formulario de programación en el siguiente enlace:
BEP Marine TS1 Sensor Ultrasónico Formulario de Programación
** Información importante sobre la instalación de TS1 **
- El TS1 no debe montarse a una distancia inferior a 150 mm del centro del sensor a los lados del depósito, deflectores u otras intrusiones.
- Compatible solo con tanques de más de 200 mm de profundidad
- El sensor debe montarse paralelo a la superficie del líquido
- No compatible con tanques flexibles que puedan sobresalir/distorsionar a medida que cambian los niveles de líquido
- TS1 debe programarse de acuerdo con la forma del tanque, la profundidad y el tipo de fluido adecuados
- Asegúrese de que la protuberancia del sensor NO esté en contacto con ningún objeto, incluidos sellador/masilla, cuando esté montado
- Utilice la junta y los accesorios según lo dispuesto
- Se debe instalar por encima del punto más profundo del tanque
